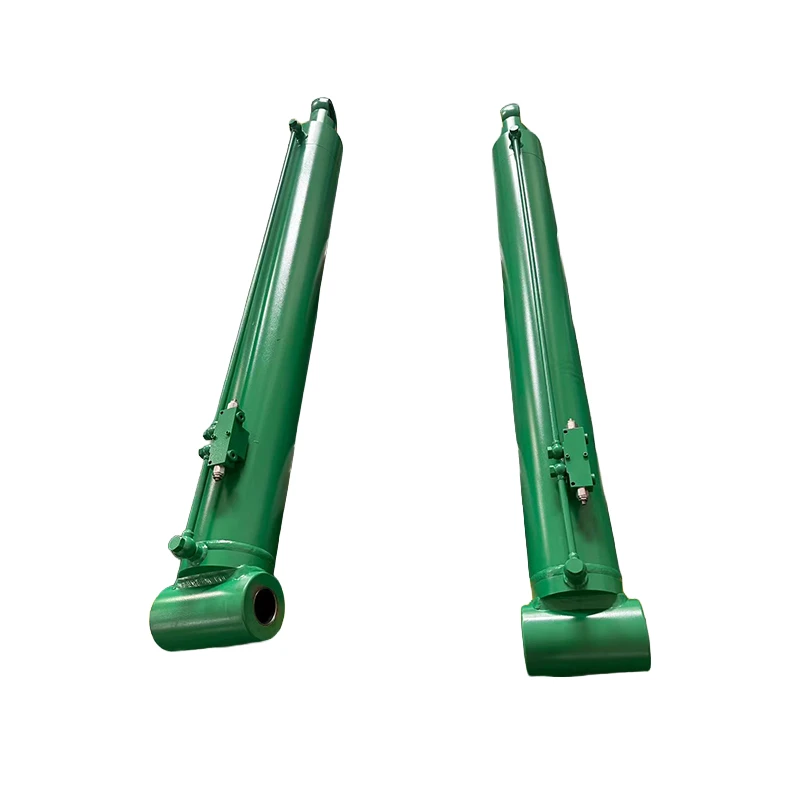

Хидравлични цилиндри със заварени напречни тръби

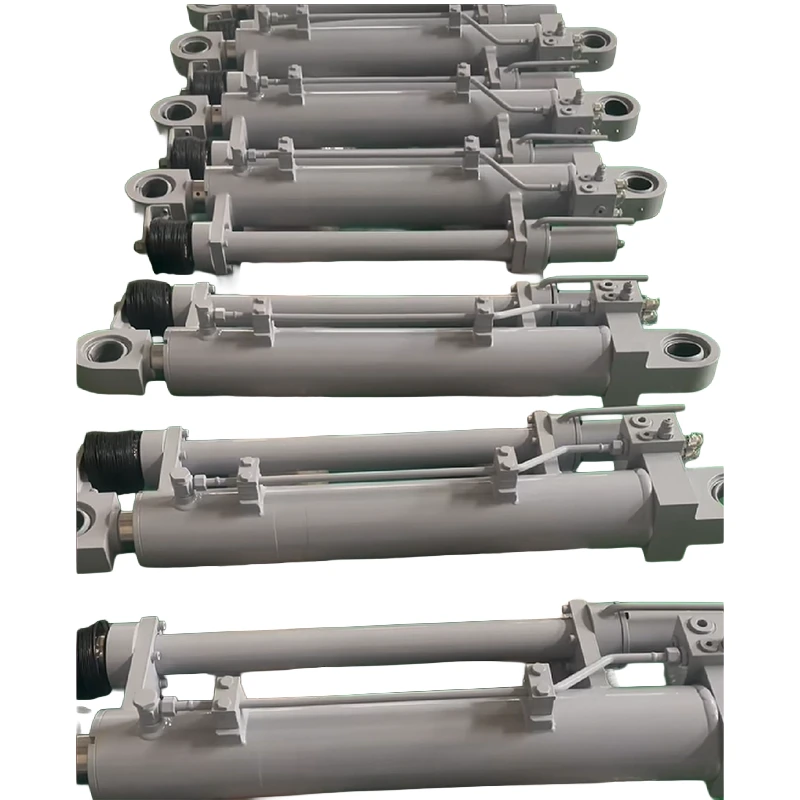

Нашите хидравлични цилиндри със заварени напречни тръби включват стоманени тръби, заварени отстрани на цилиндъра или отгоре на крайните капачки. Тези стоманени тръби служат като канали за масло. Това е известно като дизайн на напречна тръба.

Този дизайн е идеален за поддържащо минно оборудване и строителни машини, където пространството е ограничено. Чрез преместване на отворите за масло от тялото на цилиндъра, това предотвратява износването на маркуча и смущенията.

Напречните тръби са направени от същия материал като тръбата на цилиндъра. Техният размер и дебелина на стената са проектирани да издържат на налягане до 31,5 MPa. Всяка единица се подлага на тест под налягане след заваряване, за да се гарантира надеждност.

Този хидравличен цилиндър със заварена напречна тръба осигурява чисто и ефективно оформление на тръбопроводите.

Номиналното налягане може да достигне до 31,5 MPa. Размерите на отвора варират от 80 до 400 mm, а максималният ход е 6000 mm.

Напречните тръби могат да бъдат разположени от едната или от двете страни. Опциите за портова резба включват NPT, G, метрична и минна серия KJ/DN.

Основното предимство на този дизайн е, че елиминира необходимостта от пробиване на отвори с резба в тръбата на цилиндъра. Пробитите отвори създават концентрации на напрежение, които могат да отслабят структурата.

С дизайна на напречната тръба няма точки на напрежение върху тялото на главния цилиндър и всички тръбопроводи са централизирани в една зона, което води до по-чисто и по-компактно оформление.

Този заварен хидравличен цилиндър с напречна тръба предлага висока структурна здравина и надеждност.
